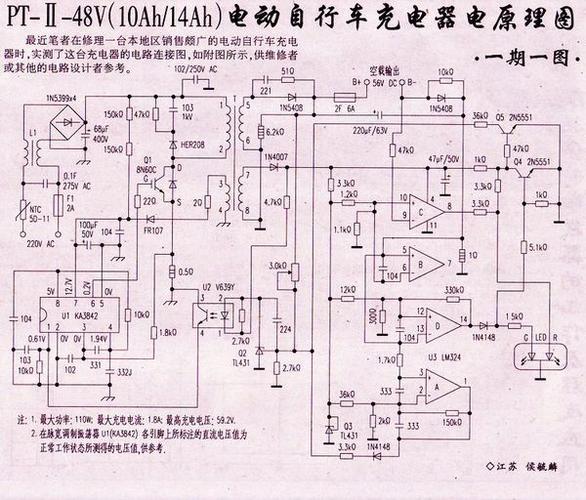

电瓶车充电器电路图及原理 电瓶车充电器通常采用开关电源电路,其原理是将220V交流市电经整流滤波转为高压直流,再通过PWM控制芯片驱动功率管实现高频开关转换,经高频变压器降压和二次整流后输出适宜电压对电池充电。关键电路包含EMI滤波、整流桥、开关变换、反馈稳压及充电状态指示等模块,确保安全高效的恒压恒流充电过程。正规充电器均具备过充保护、短路防护等安全设计。
