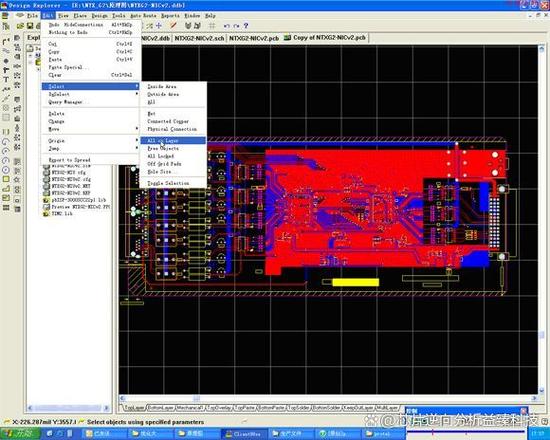

什么是pcb抄板软件？ pcb抄板软件是一类专门为电子工程师和电路设计爱好者开发的工具，旨在帮助用户快速还原已有电路板的设计图。通过扫描、识别和转换实物电路板上的布局和走线，用户可以轻松建立对应的电路原理图和PCB布局。这类软件在逆向工程、技术分析、模仿复制以及新产品开发中扮演着重要角色。无论是维修人员需要分析故障电路，还是设计师希望借鉴成熟方案，pcb抄板软件都能大大缩短设计周期，提升工作效率。 pcb抄板软件的主要功能亮点 自动识别电路元素：软件能通过图像识别技术自动检测电阻、电容、IC芯片等常见电子元件，快速识别其位置与型号。这一功能极大减少了手工标注的繁琐，提升了抄板效率。 高精度的走线还原：利用先进的图像处理算法，软件可以准确还原电路板上的走线布局，即使在复杂的多层板中也能保持较高的还原精度，确保后续设计的可靠性。 多层板支持：支持多层电路板的分析与还原，帮助用户全面理解电路的内部结构，特别适用于高密度、多层复杂电路的逆向操作。 元件库匹配功能：内置庞大的元件库，用户还可以自定义添加特殊元件，快速匹配识别出电路中的器件型号，为后续的原理图设计提供基础数据。 导出多种格式：支持将还原的电路图导出为常用的电子设计文件格式（如Altium Designer、KiCad、Eagle等），方便后续的二次编辑和制造流程。 pcb抄板软件的独特特色 与传统的手工抄板相比，现代pcb抄板软件在界面设计和交互体验上进行了显著优化。其直观的操作界面配合智能提示，让非专业用户也能快速上手。此外，软件在性能优化方面表现出色，能够在短时间内处理高分辨率的电路图像，保证识别的速度与准确率。与市场上其他竞品相比，该软件在多层板分析、元件识别的细节处理上更为细腻，极大提升了逆向工程的效率和可靠性。 如何高效使用pcb抄板软件？ 使用该软件进行电路板抄板，建议按以下步骤操作，以确保效果最佳： 准备工作：首先，准备好清晰的电路板图片或扫描件，确保图片的分辨率在300dpi以上，避免模糊不清影响识别效果。同时，关闭多余的背景噪声，确保电路板图像干净整洁。 导入图片：打开软件，选择“导入图片”功能，将准备好的电路板图片加载到软件中。软件会自动进行预处理，包括去噪、校正角度等操作。 自动识别：点击“开始识别”按钮，软件会利用图像识别算法扫描电路板，自动检测元件和走线。此过程中，可以实时观察识别的进度和效果，若有误差可以手动调整或重新识别。 校对与编辑：识别完成后，用户可以逐一校对识别的元件信息，添加或删除误识别的元件。对于复杂走线，可以使用软件提供的手动编辑工具进行微调，确保还原的电路图准确无误。 导出文件：确认无误后，选择导出格式（如Gerber、原理图等），保存到本地或直接导入到EDA软件中进行后续设计与制造。 实用技巧：多尝试不同角度或光线条件下的图片，提高识别准确率；利用软件的批量处理功能，可以一次性处理多块电路板图像，大幅提升工作效率。 用户评价 科技宅小王：“这款pcb抄板软件让我在逆向工程中节省了不少时间，识别速度快，效果也很准确。界面简洁，新手也能快速上手。” 设计狮阿杰：“之前总是手工抄板，费时又容易出错。有了这款软件，几分钟内就能还原一个复杂电路，极大提升了工作效率。” 电子工程师小李：“支持多层板识别，功能丰富，导出格式也很全，适合专业应用。唯一遗憾是需要较高的图片质量，建议提前做好拍摄准备。” 硬件爱好者小赵：“作为业余爱好者，尝试了几款抄板软件，这款是我用过最实用的，界面友好，操作直观，推荐给喜欢DIY的朋友们。” 技术狂人晓明：“软件的识别精度令人满意，尤其是在复杂电路中表现出色。希望后续能加入更多的自动优化建议功能。”
